Замена чугунных ремонтных деталей. На примере «ЩИТ ЭЛЕКТРОДВИГАТЕЛЯ»

Во многих механизмах предприятий металлургических холдингов используются чугунные детали. Они не ремонтно-пригодны. Мы предлагаем, по мере износа или поломки, заменять их на стальные, которые, после обратного инжиниринга можно 3D выращивать на наших установках WAAM INDUSTRIES. Стальные детали можно подвергать термической и механической обработке, ремонтировать дефекты, наплавлять изношенные толщины, придавать детали различные градиентные свойства.

Диаметр 320 мм (Рисунок1) в процессе эксплуатации «разбило». Изношенная крышка не позволяет продолжить эксплуатацию двигателя. Стоимость нового такого электродвигателя ~ 2 800 000 руб. (Рисунок 2) Разрабатывать литейную технологию под одну деталь долго и очень дорого. Деталь получится «золотой» и снова, не ремонтно-пригодной.

Чертеж Щита двигателя
Фото электродвигателя

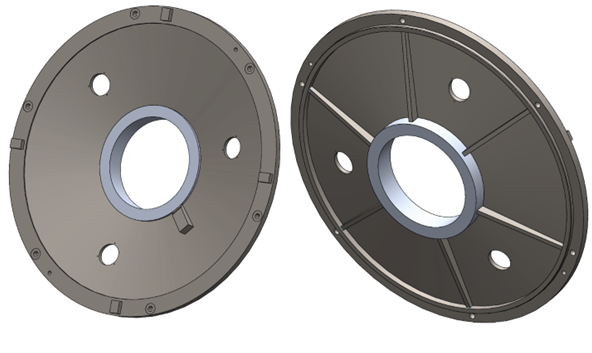

Мы заменили серый чугун на сталь 08Г2С. По чертежам заказчика построена 3D модель Щита электродвигателя.

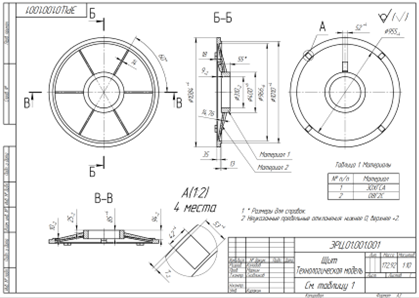

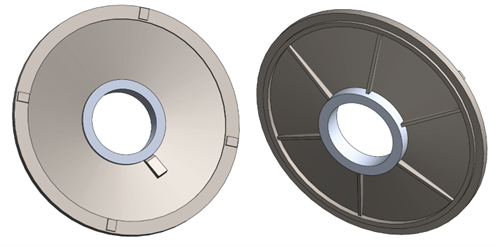

Построены рабочий чертеж и 3D заготовки Щита.

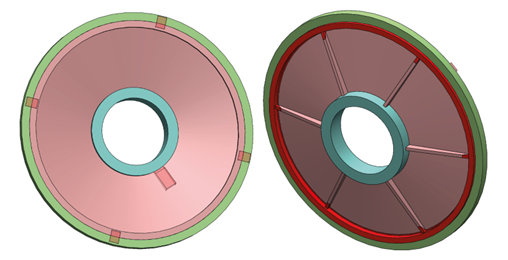

Построены технологические модели заготовки

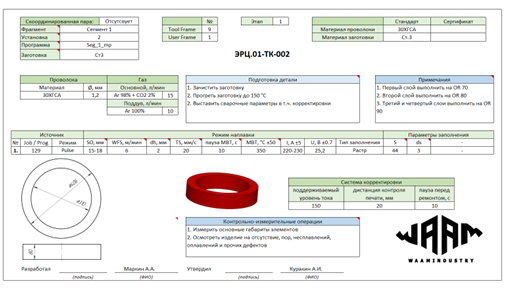

Отработаны режимы печати для сталей 30ХГСА и 08Г2С

Подготовлены управляющие программы для станка с ЧПУ на процесс печати

Выращена заготовка Щита
